在使用 Cadence Quantus 进行寄生参数提取（Parasitic Extraction）并生成 DSPF (Detailed Standard Parasitic Format) 文件时，有时会遇到生成的 DSPF 文件中缺少 “Instance Section”，导致看不到晶体管（Transistors）、电阻等器件实例的问题。这会导致后仿真（Post-Layout Simulation）结果不正确。

本文将介绍导致该问题的直接原因及其解决方法。

问题原因

根据 Cadence Support 的文章，主要原因是 Quantus 提取时的一个设置导致了 Instance Section 没有被写入 DSPF 文件。

在 Quantus 的命令文件 (CCL) 中，output_db 命令如果包含了 -disable_instances true 选项，就会禁止输出 Instance Section。

1
2
3

output_db -type dspf \
-disable_instances true \
...

或者，在 Quantus 的图形界面 (GUI) 中，”Netlisting” 标签页下的 “Instance Off” 选项如果被勾选，也会导致同样的结果。

解决方法

要解决这个问题，需要修改上述设置，以允许 Quantus 输出 Instance Section。

1. 修改 CCL 文件

将 -disable_instances true 修改为 -disable_instances false：

1
2
3

output_db -type dspf \
-disable_instances false \
...

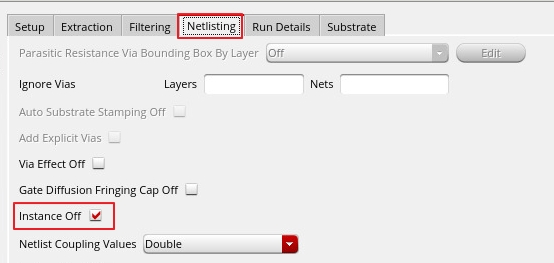

2. 修改 GUI 设置

image-20251127162010724

在 Quantus GUI 的 “Netlisting” 标签页中，取消勾选 “Instance Off” 选项。

这样设置后，重新运行 Quantus 提取，生成的 DSPF 文件就会包含 Instance Section，其中列出了器件实例及其相关参数。

其他排查点

虽然上述是直接原因，但在排查时也可以关注：

  • Quantus Log 文件: 检查是否有其他错误或警告信息。
  • spfchecker: 使用 spfchecker 工具验证生成的 DSPF 文件是否有其他结构或连通性问题。

参考来源：Cadence Support Article a1O3w000009EvWiEAK
