sequence图设置消息的id

Diagram-based Numbering

Single Level

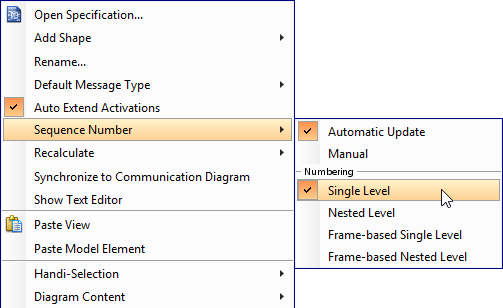

在UML时序图的背景处，右键选择Sequence Number -> Single Level。

image-20250407153956627

只要在同一个图中，编号就是连续的。

image-20250407154021472

Nested Level

在UML时序图的背景处，右键选择Sequence Number -> Nested Level。效果如下，

Frame-based Numbering

Single Level

在UML时序图的背景处，右键选择Sequence Number -> Frame-based Single Level。效果如下， image-20250407154047938

Nested Level

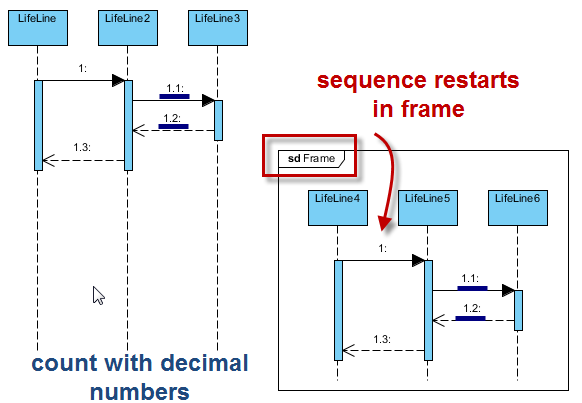

在UML时序图的背景处，右键选择Sequence Number -> Frame-based Nested Level。效果如下， image-20250407154110290

参考文献

How to Apply Numbering for Messages in Sequence Diagram? (visual-paradigm.com)
